AC Infinity x SANlight Verbindungsset - ein Port zwei Leuchten

AC Infinity × SANlight – Steuerungs-Set für zwei SANlight EVO LEDs

Dieses Set ermöglicht die gemeinsame Steuerung von zwei SANlight EVO LEDs über einen einzigen UIS-Steuerport eines AC Infinity Controllers. Beide Leuchten erhalten dabei dasselbe Steuersignal und arbeiten vollständig synchron.

Anwendung und Funktionsweise

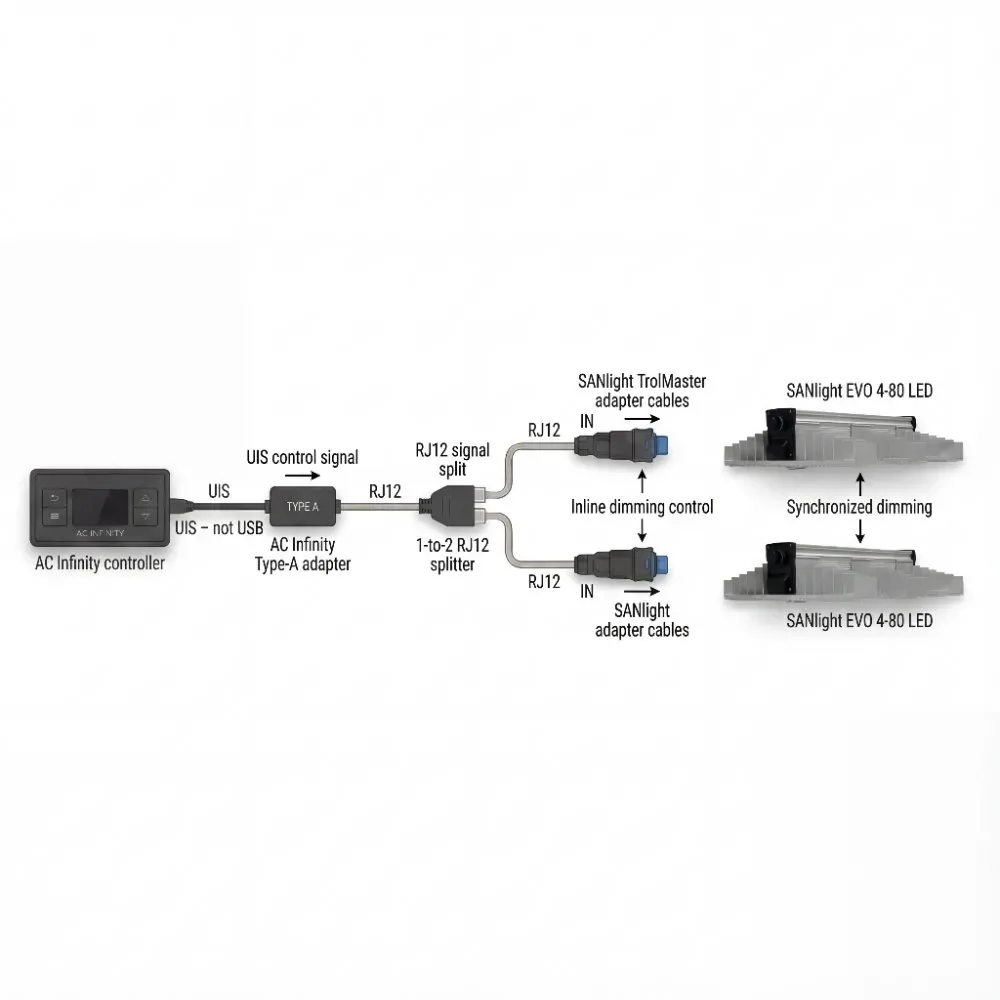

Das Steuerungs-Set wird eingesetzt, um SANlight EVO LEDs in ein AC-Infinity-Steuersystem einzubinden. Der AC Infinity Controller gibt sein Steuersignal über den UIS-Port aus. Mithilfe des enthaltenen Type-A Adapters wird dieses Signal in ein RJ12-Steuersignal (PWM oder 0–10 V) umgewandelt.

Der RJ12 Splitter verteilt das Steuersignal anschließend auf zwei identische Ausgänge, sodass zwei SANlight EVO LEDs gleichzeitig über einen einzigen Controller-Port geregelt werden können.

Alle Komponenten des Sets arbeiten passiv und signalneutral. Es findet keine Signalverstärkung, keine Umwandlung der Steuerlogik und keine individuelle Regelung einzelner Leuchten statt.

Hauptanwendung

Das Set dient zur synchronen Steuerung von zwei SANlight EVO LEDs über nur einen Controllerausgang. Beide Leuchten werden mit einem identischen PWM- oder 0–10-V-Steuersignal versorgt und lassen sich gemeinsam dimmen, schalten oder zeitgesteuert betreiben. Durch die Nutzung nur eines RJ12-Ports bleibt das Setup übersichtlich, spart Anschlüsse am Steuergerät und verzichtet vollständig auf aktive Elektronik im Signalweg.

Vorteile AC Infinity × SANlight Verbindungsset

• Zentrale Steuerung von zwei Leuchten über nur einen Controller-Port
• Synchrones Dimmen beider SANlight EVO LEDs ohne Zusatzkonfiguration
• Reduzierter Verkabelungsaufwand und aufgeräumteres Setup
• Kostengünstiger als separate Einzelanbindungen
• Passiver Signalweg ohne Beeinflussung der Steuercharakteristik

Kompatibilität

• AC Infinity Controller mit UIS-Port
• SANlight EVO Serie
• RJ12-Steueranschluss (6P6C)
• PWM- und 0–10-V-Steuersignale

Empfohlene Zusatzprodukte

SANlight EVO LEDs

Passende SANlight EVO Leuchten zur direkten Nutzung dieses Steuerungs-Sets.

Technische Details

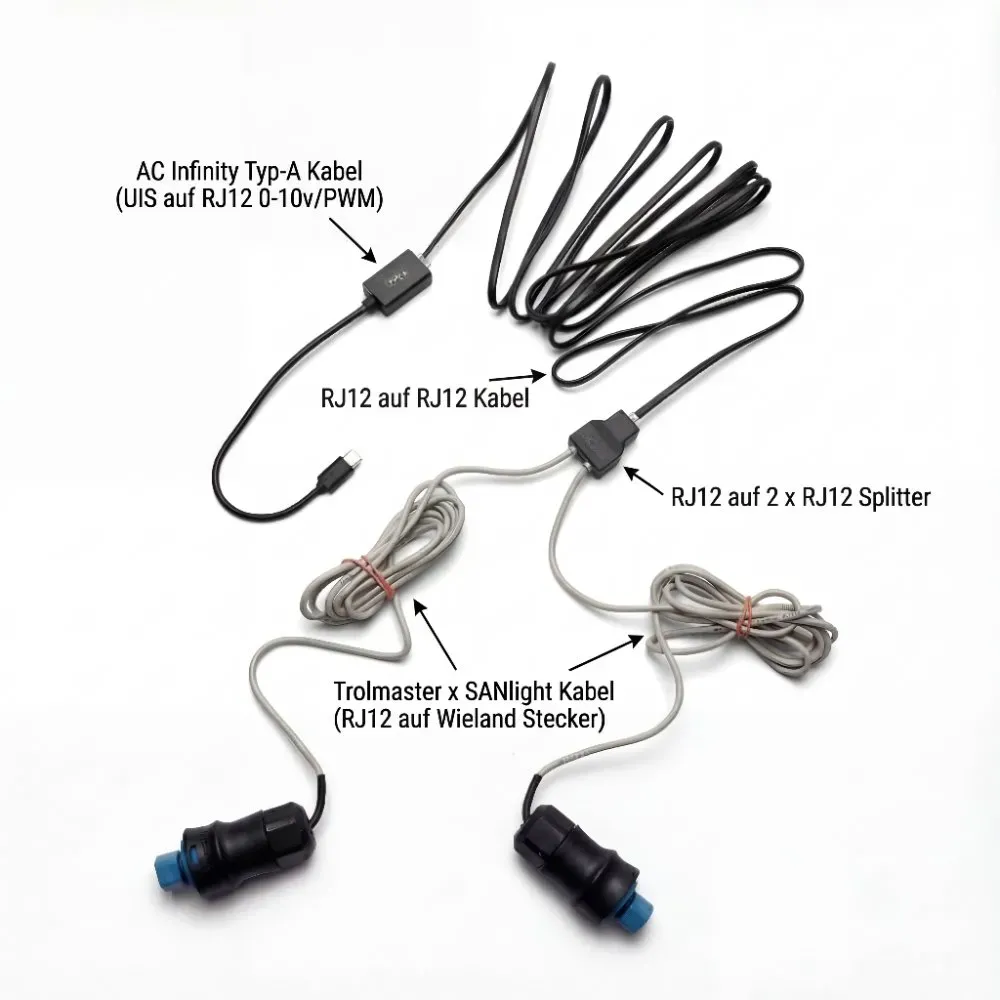

Lieferumfang dieses Set-Artikels

• 1× AC Infinity Adapter Type-A (UIS → RJ12, PWM oder 0–10 V)
• 2× SANlight TrolMaster Adapterkabel (RJ12)
• 1× RJ12 Splitter (6P6C, 1× Eingang → 2× Ausgang, passiv)

Wichtiger Hinweis

Dieses Set ermöglicht ausschließlich die synchrone Steuerung mehrerer Leuchten. Eine getrennte oder individuelle Regelung der angeschlossenen SANlight EVO LEDs ist nicht möglich.
